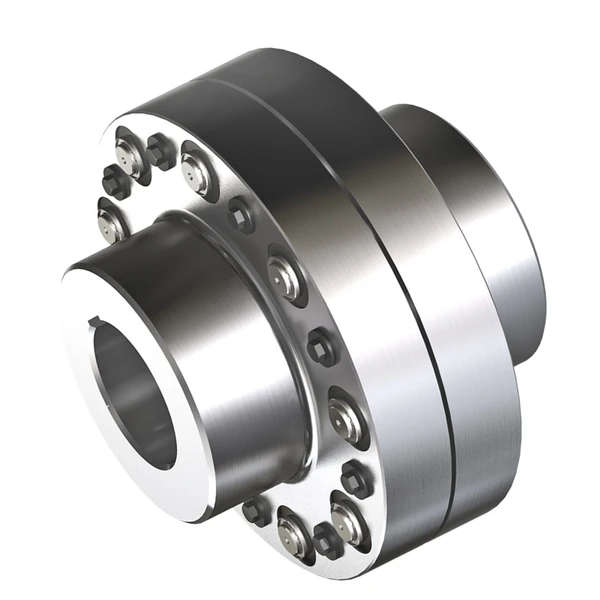

REVOLEX® KX-D - torzně elastická čepová spojka
Vynikající kompenzace kmitání
Čepová spojka REVOLEX® KX-D se zasouvá axiálně a vyznačuje se zejména svou krátkou konstrukcí. V zabudovaném stavu je možné čepy včetně elastomerových kroužků vyjmout. Točivý moment se přenáší bezpečně a spolehlivě při jakémkoli druhu přesazení.
Vlastnosti různých konstrukčních provedení spojky REVOLEX® KX-D
| Vlastnosti | Označení spojky |
|---|---|
| Radiálně vyjímatelné elastomery -> bez posunutí vstupní / výstupní strany | Standard |
| Provedení s vloženými hřídelemi -> překlenutí větších rozestupů hřídelí | dle specifikace zákazníka |
| Standardní distanční díl 100 mm až 250 | dle specifikace zákazníka |
| Spojení hřídel-hřídel | Standard |
| Spojení příruba-hřídel | dle specifikace zákazníka |
| Spojení příruba-příruba -> zvláště krátká instalační délka | dle specifikace zákazníka |
| dvojitý kardan -> schopnost vyrovnání velkého přesazení, malé vratné síly | - |
Nejdůležitější vlastnosti
- rozsáhlý program
- velká rozmanitost variant
- točivé momenty od 4 300 do 1 350 000 Nm
Konstrukční uspořádání a funkce
Spojka se skládá ze dvou nábojů a ocelových čepů s kuželovými elastomerovými kroužky, které přenášejí točivý moment.
Vlastnosti
- tlumí kmitání
- možnost radiální montáže/demontáže
- axiálně násuvná
- použití v oblastech s nebezpečím výbuchu (Ex-Schutz)
- odolné proti protočení
Aplikace / oblasti použití
- všeobecné strojírenství
- čerpadla
- pasové dopravníky
- lanovky
- míchačky
- generátory
- průmyslové převodovky
- atd.
